一、粘接型RTP與傳統RTP

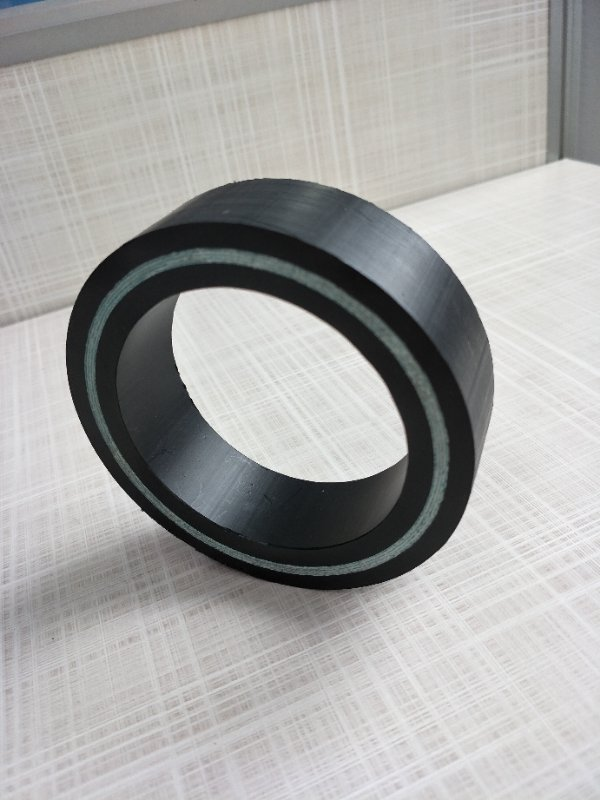

粘接型RTP是傳統非粘接RTP的更新換代産品，管道口徑更大，承受壓力更高，使用壽命更長，并滿足接頭、管件等全管系非金屬材質。粘接型RTP内襯傳輸層、增強層和外保護層通過特殊工藝整體複合成實壁管結構，即層與層之間通過熔接或粘接方式與相鄰各層形成不可相對運動的整體式複合實壁結構。内襯傳輸層和外保護層一般采用高分子聚合物擠出成型，預浸纖維粘接複合管加熱纏繞增強。傳統非粘接RTP加強層均爲纖維幹絲纏繞，幹絲寬幅及纏繞角度限制了傳統非粘接RTP向更大口徑的發展。我公司自主研發生産的纖維預浸帶則完全根據應用環境中管體的承壓強度、拉伸強度，管體的軸向拉力和環向拉力等要求，通過公式計算出纖維預浸帶的帶寬、膠層厚度和纏繞角度纏繞層數，做到加強層中每一層無縫銜接，并保證管體通徑。

在輸送介質時，傳統非粘接RTP管内壁一旦在應力承受間斷部位出現應力集中，幹絲纏繞纖維可能會位移，縫隙變大，管體三層結構分層、脫層，極易出現爆管跑水漏水的風險。而粘接型RTP管内壁每個點應力受力均勻，不會産生應力集中，層與層之間也不會出現間隙、脫層等

二、應用領域

主要用于各種工業管道及市政管道，油氣田各種集輸流程及管網(輸油、輸氣、輸水)、含有CO2, H2S等酸性油氣田流體輸送、油田污水輸送、高壓注水、高壓注醇、頁岩氣輸送、壓裂返排液輸送、鹽化工鹵水輸送、粉煤漿輸送、礦用管線、腐蝕性流體工業管線、市政給排水管線、高溫熱力管線。

三、管材規格：DN40mm-630mm

公稱壓力：2.5MPa-32MPa

介質溫度：-40至110℃

連接方式：非金屬電熔管件、金屬扣押螺紋接頭、全通徑内賬式

四、技術特點：

(1)耐溫性能好

管材強度約2/3是由連續纖維預浸帶及其它纖維所承擔，耐溫性能整體提升，根據不同的需求可選用不同的基礎材質，-40

(2)耐壓性能強

管材采用連續纖維預浸帶及其它纖維混合編織、交叉纏繞、混合擠塑等新工藝一體成型，同時通過..産品非金屬增強電熔及多種專用接頭，使管線連接後各層結構連接爲一個整體，整體耐壓性能大幅提升，DN≤75mm PN≥32MPa，75mm

(3)耐腐蝕性能強

管材内外表面具有相同防腐性能，耐磨，内壁光滑輸送阻力小、不結垢、不結蠟、耐酸、耐堿、耐鹽腐蝕，耐CO2、H2S、天然氣、煤氣腐蝕。可采用非金屬增強電熔接頭連接，徹底解決金屬接頭腐蝕問題

(4)産品大口徑

由于黏結型實壁連續複合管的獨特加工工藝，實現了其他非金屬管材無法加工大口徑管材的難題，口徑DN40-DN600,壓力2.5MPa-32MPa,可廣泛應用于各種石油、天然氣、工業、化工、市政、熱力等管線

(5)耐磨性能好

耐磨性能極高，耐磨性是PE的2.3倍,是碳鋼的4-7倍。

(6)膨脹系數小

由于普通碳鋼線膨脹系數爲12×10-6(1/℃)，玻璃鋼爲16×10-6(1/℃)，鋼骨架35×10-6(1/℃)，柔性複合管17×10-6(1/℃)，黏結型實壁連續複合管爲16×10-6(1/℃)，膨脹系數較小，接近普通碳鋼管線，同時柔韌性好，埋地安裝時一般不用熱補償裝置，直線敷設加裝固定支墩，或采用蜿蜒狀敷設可起到補償膨脹的作用,從而使安裝成本降低。

(7)阻燃效果好

外部材料可加入阻燃材料，解決非金屬管線不阻燃的難題;

(8)不結垢阻力小

不結垢不結蠟，管線内壁光滑，表面粗糙度隻有0.01mm，鋼管表面粗糙度爲2.3mm，根據權威機構做的水力計算，采用黏結型實壁連續複合管比鋼管提升30%-38%輸送速率，流通效率更高。

(9)抗紫外線輻射

在管材表面生産原料中加上.少2.0%濃縮碳黑或在管表噴上碳黑，可以提升抵抗紫外線輻射的能力，減少地面管線長期日光照射産生老化。

(10)高阻隔、防氣體滲透

可根據需求内襯層加入阻隔高分子材料，增加阻隔性能，防止氣體滲透，提升高含硫、高腐蝕天然氣輸送的 性。

(11)不會快速開裂

管材采用連續纖維預浸帶混合編織，纖維絲與塑料之間結合緊密，不會産生多數塑料管在低溫時持久環向應力作用下，易産生應力集中造成的快速開裂的問題。

(12)耐溶脹、抗變形

耐(油+氣+水)溶脹，抗外壓、抗内壓能力強，管線耐沖擊。

(13)韌性好、柔性好

中小型管線可彎曲，随地形起伏布置，小口徑管線可盤卷便于運輸。

(14)使用壽命長

材料不易分解老化，使用壽命20年以上。

(15)重量輕、安裝簡便

同等壓力等級，重量是金屬管1/7，玻璃鋼1/2，其它柔性管2/3。連接方式采用專用增強電熔、法蘭、一體化接頭、複合管内脹式全通徑接頭等連接，操作簡單、安裝快捷。

(16)運輸及安裝成本低

專用電熔接頭，管件品種多樣，管材、管件、配件制作成本低，小管徑可盤繞、大管徑12m一根，接頭管件少、勞動強度低、施工周期短。

(17)搶修及更換迅速

采用黏結複合成型工藝，層與層之間黏結成實壁管，不會出現傳統複合管破損後串層問題，管線可直接打卡子堵漏，可以根據現場需求采用扣壓接頭、非金屬增強電熔套筒、專用卡箍、玻纖膠帶補強等形式維修。

五、執行标準

API RP 15S,可繞式增強塑料管線管的質量評定  （美國石油協會API）

SY/T 6662.2-2020   柔性複合高壓輸送管       （ 石油天然氣行業标準）

SY/T 6662.5-2014   增強超高分子連續複合管  （石油天然氣行業标準）

QSY-TGRC 150-2019 連續纖維增強熱塑性塑料粘結複合管

T/CWEC  15-2020   連續纖維增強聚乙烯複合管
